Sistema constructivo
Fijación de cubiertas y techumbre
De la cercha de madera al último tornillo autoperforante: cómo armar la estructura, cubrir con OSB, impermeabilizar y fijar la plancha de zinc sin filtraciones ni retrabajo.

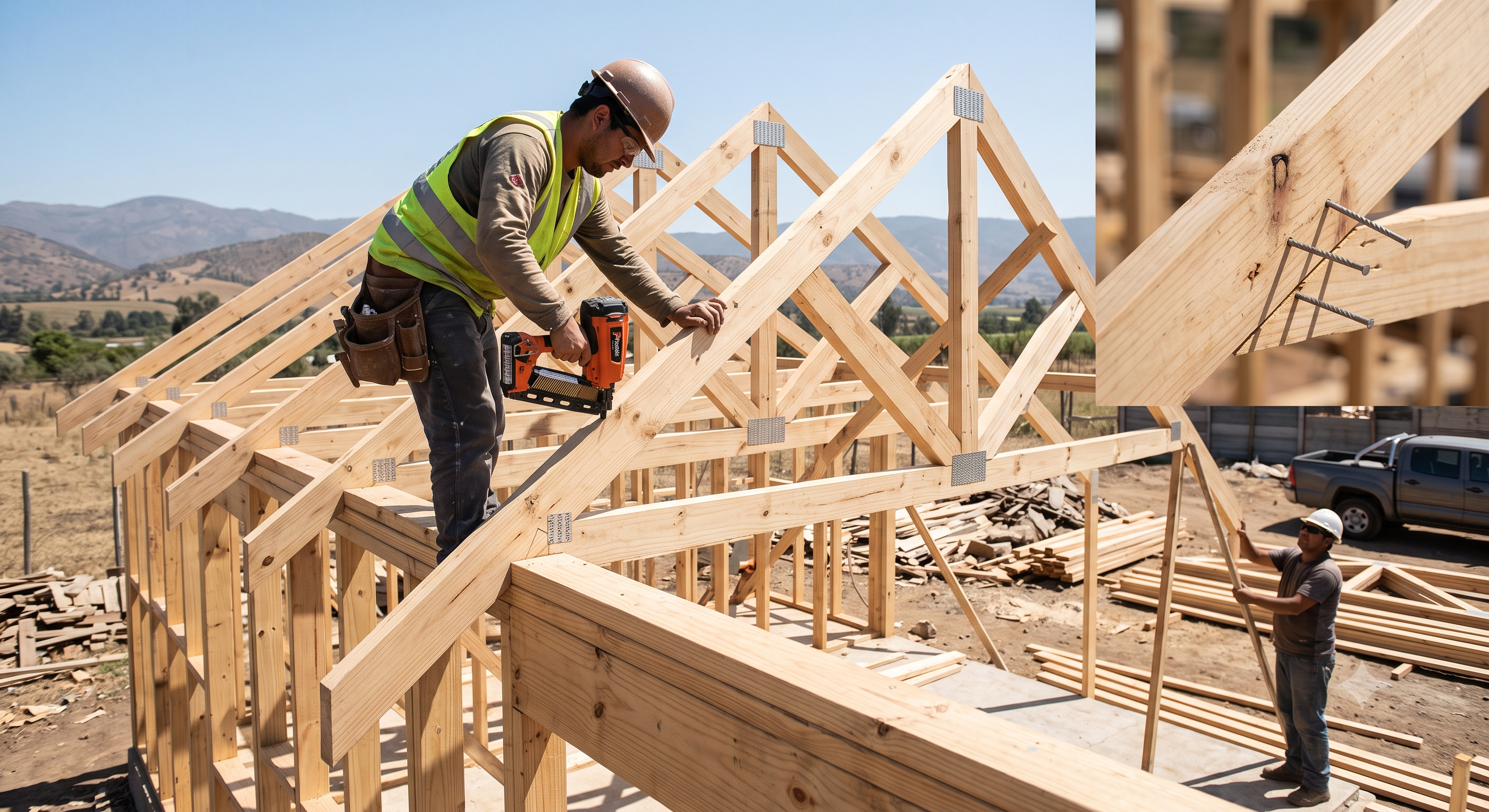

Armado de cerchas y estructura de madera

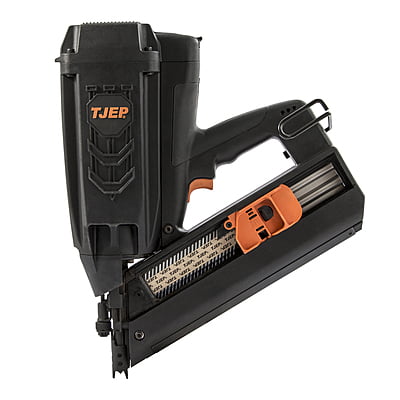

Se clavan las cerchas y vigas que sostendrán la cubierta. El clavo framer de anillo da agarre estructural madera-madera; la clavadora a gas de 34° elimina el martillo en altura y estandariza la profundidad de hincado.
Rendimiento de referencia del fabricante: hasta 1.400 disparos por carga de gas en clavadoras TJEP GRF, según modelo.

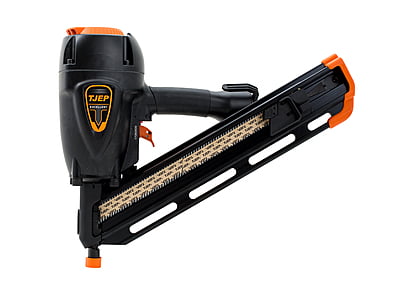

TJEP · GRF 34/100 Excellent GAS
MAX · Onsite At The 2016 Fine Homebuilding ProHome Build
Cada clavadora recibe su propio formato de clavo — la MAX GS683RH no toma el mismo clavo que las TJEP GRF. Confirmar el modelo de clavadora del cliente antes de cotizar el clavo.

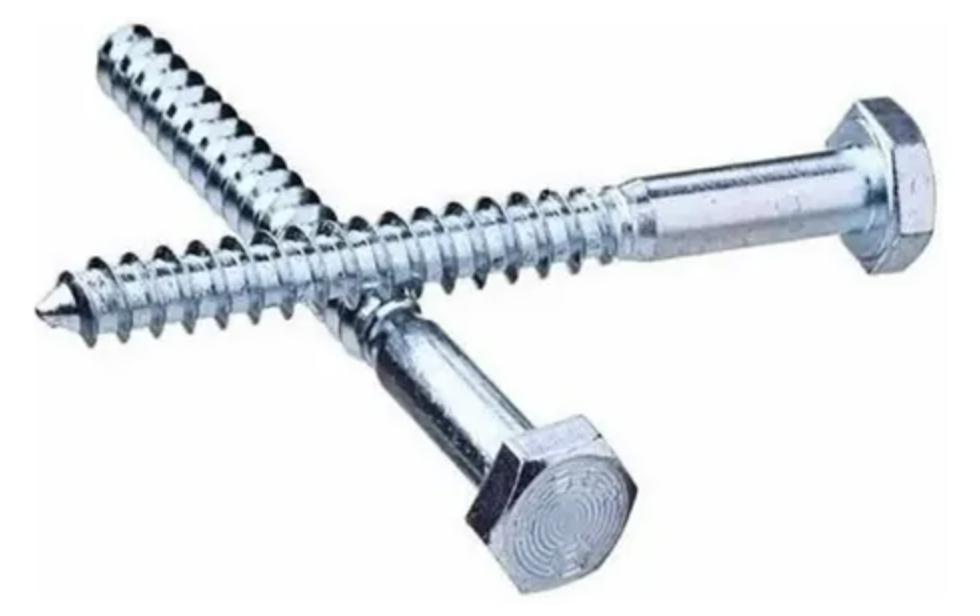

Fijación viga-pilar en cobertizos (tirafondo o perno estructural)
El clavo framer resuelve la unión madera-madera dentro de la cercha. Para la conexión estructural viga-pilar de un cobertizo se recomienda tirafondo o perno pasante de mayor diámetro, dimensionado según la carga y la escuadría de la pieza.
Cotizar con Equintec →Instalación de placas OSB

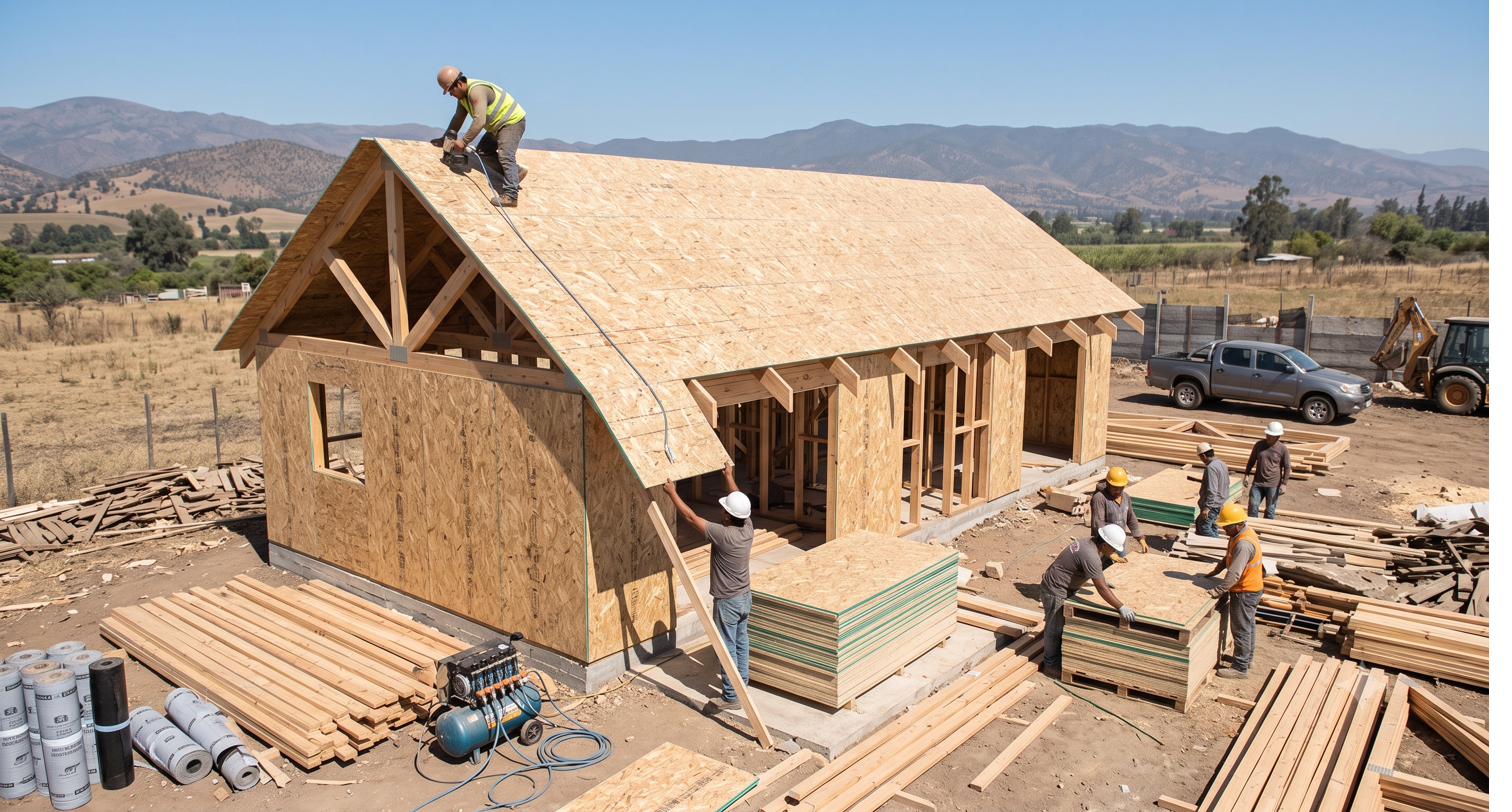

Sobre las cerchas se clavan las placas OSB que forman la base continua de la cubierta, en sentido perpendicular a los tijerales y dejando una junta de dilatación de aprox. 3 mm entre planchas. Se usan las mismas familias de clavadoras de madera de esta ficha — la de techo/bobina rinde mejor en superficie continua que la framer de la etapa anterior.
Estas clavadoras son para fijar madera sobre madera (cercha + OSB) — no se usan en la etapa final de cubierta, que se atornilla.
Tablero estructural OSB (Oriented Strand Board)
Tablero fabricado con hojuelas de madera dispuestas en tres capas entrelazadas perpendicularmente entre sí, con certificación APA para uso estructural en techumbres, muros y pisos. Una de sus caras es rugosa, lo que da mayor adherencia y actúa como antideslizante en la instalación de techumbre. Disponible en espesores de 9,5 / 11,1 / 15,1 y 18,3 mm, con pesos aproximados de 21,1 / 24,1 / 32,7 y 38,9 kg respectivamente (formato base 1,22 x 2,44 m).
Cotizar con Equintec →
Las cuatro clavadoras de esta etapa no comparten formato de clavo entre sí. Confirmar con el cliente qué clavadora tiene antes de cotizar el clavo.

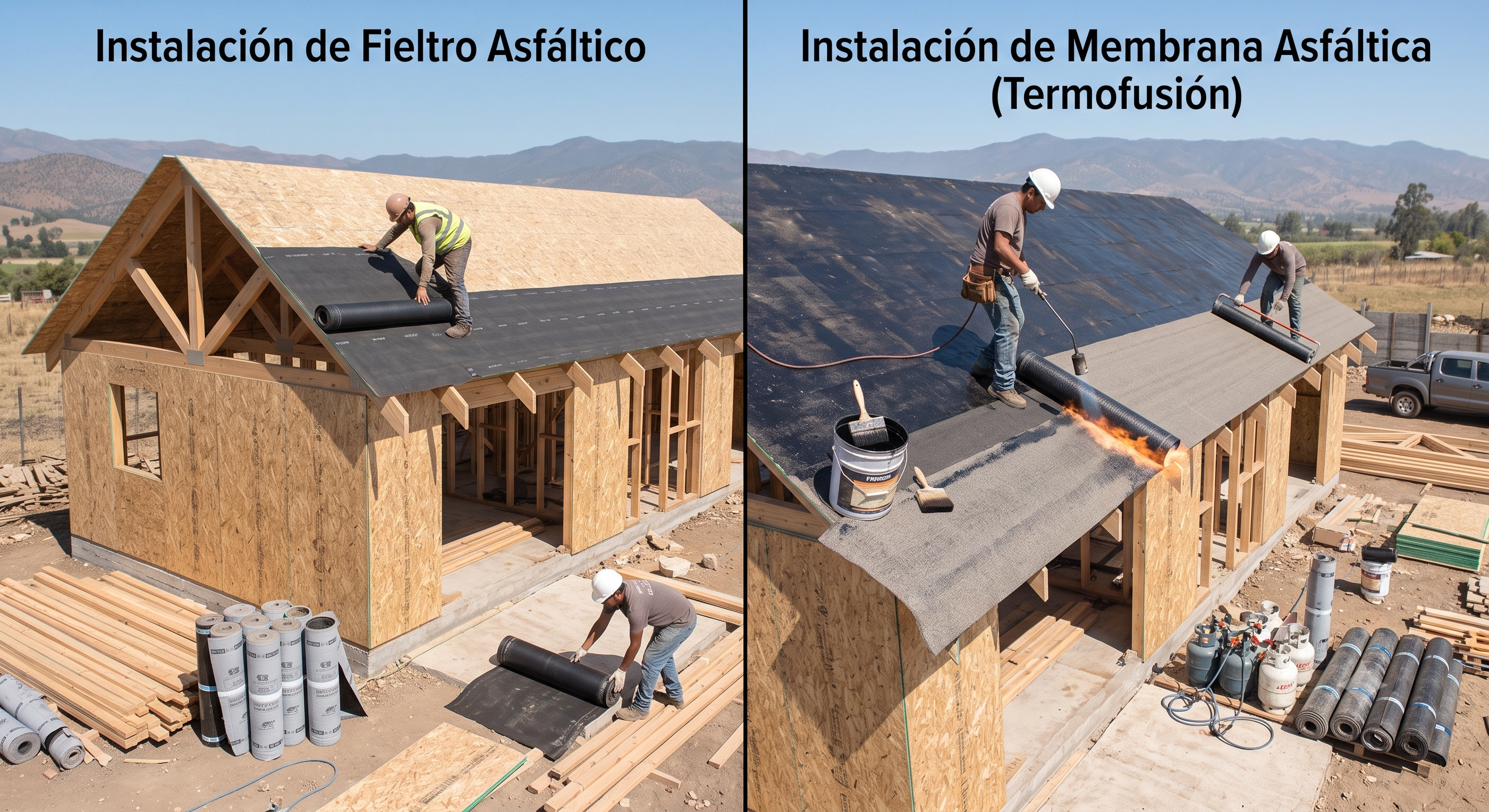

Protección e impermeabilización del OSB
Sobre las placas OSB se protege de la humedad o se impermeabiliza antes de instalar los listones. El fieltro alcanza para cubiertas simples; la membrana asfáltica impermeabiliza cuando la exposición o la pendiente lo exigen. La membrana se instala sobre un imprimante aplicado previamente en toda la superficie, y luego se adhiere con soplete aplicando calor (termofusión).

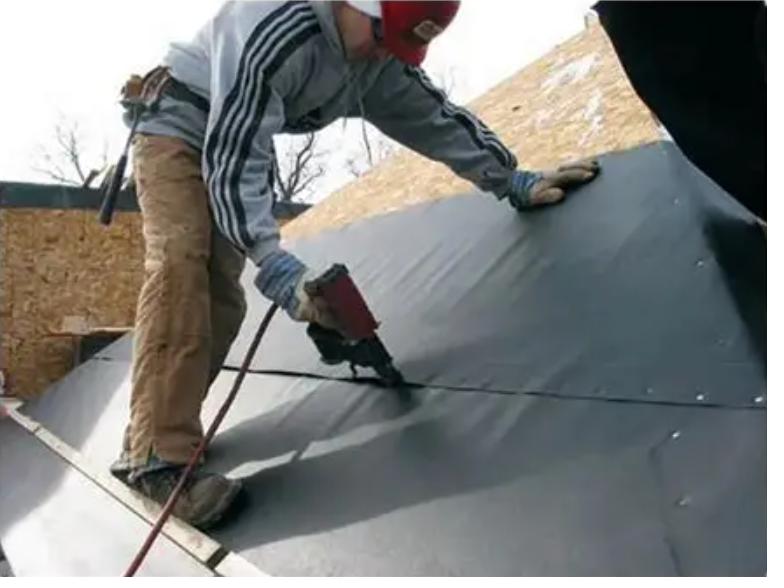

El fieltro se fija con engrapadora, no con la clavadora de cerchas — la grapa no debe atravesar el material más de lo necesario para no crear puntos de filtración.
Fieltro asfáltico protector de humedad
Lámina de fieltro impregnada en asfalto (120–140% de aditivo en peso), en rollo de 40 m² (40 x 1 m). Actúa como barrera contra la humedad de condensación y el paso del agua bajo tejas asfálticas, zinc, planchas metálicas, fibrocemento o madera.
Cotizar con Equintec →Membrana asfáltica gravillada 4,5 kg/m² + imprimante

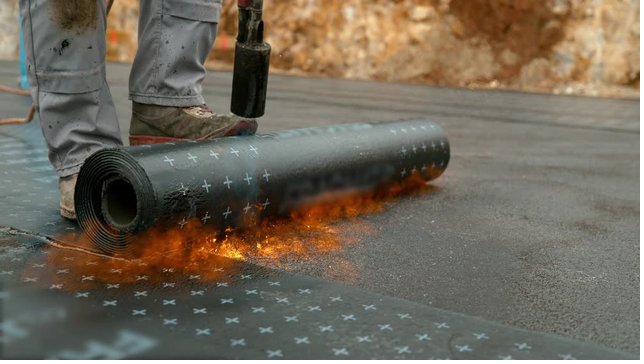

Membrana de asfalto modificado (APP) con terminación mineral gravillada, de 4,5 kg/m². Se recomienda para cuando el fieltro no basta — cubiertas planas, poca pendiente o exposición prolongada. Se instala en dos pasos: primero un imprimante asfáltico sobre toda la superficie a cubrir, y luego la membrana se adhiere con soplete aplicando calor (termofusión). Referencia técnica: línea Tropical P 4,5 e imprimante IMPERPRIMER-E de Imperin (imperin.cl).
Cotizar con Equintec →Engrapadora manual

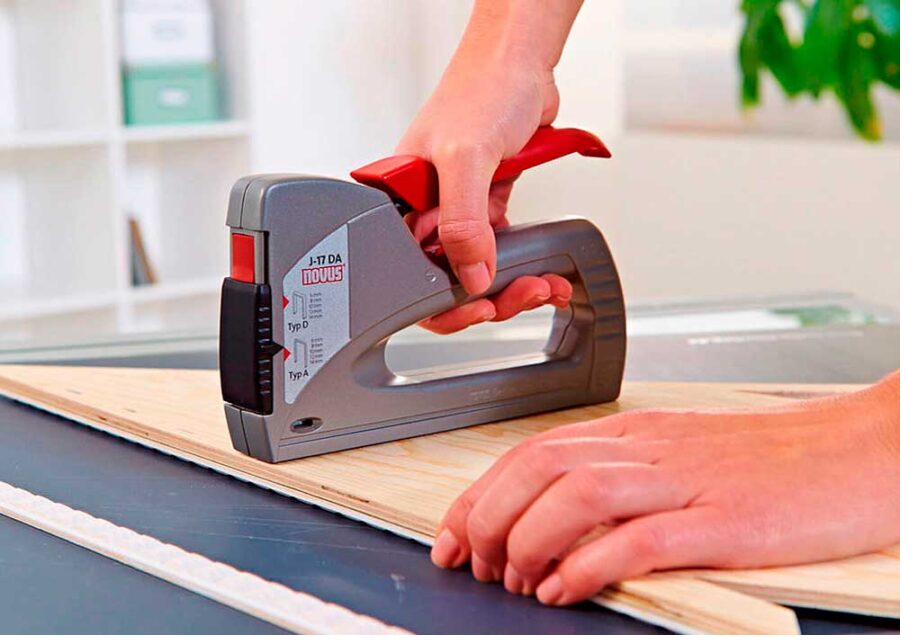

Para fijar el fieltro sin perforarlo de más se recomienda una engrapadora manual, en formato estándar o compacto según la maniobrabilidad que necesite la cuadrilla en altura.
Cotizar con Equintec →Listones de madera de soporte

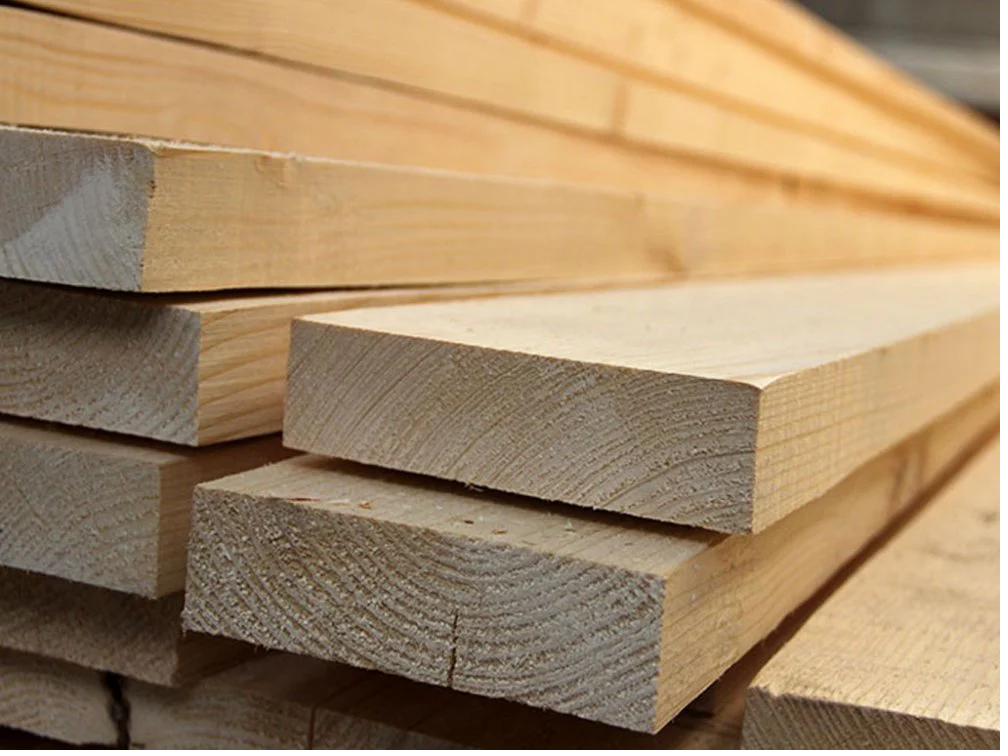

Sobre el fieltro o la membrana se recomienda clavar listones de madera que sirvan de apoyo final a las planchas de zinc y permitan la ventilación de la cubierta. Se dimensionan según la separación entre cerchas y el peso de la cubierta a instalar.
Cotizar con Equintec →Cubierta: fijación de planchas de zinc

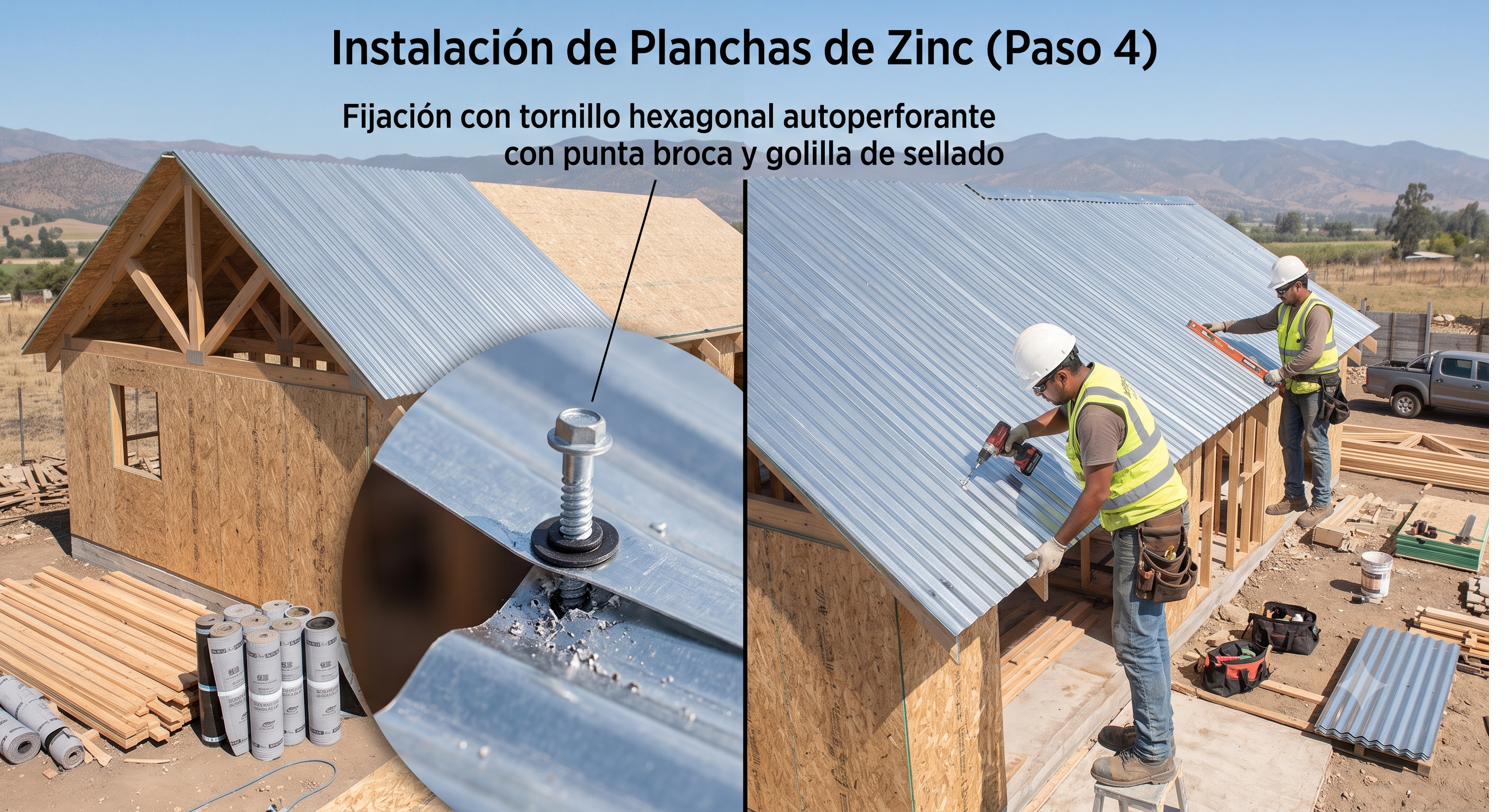

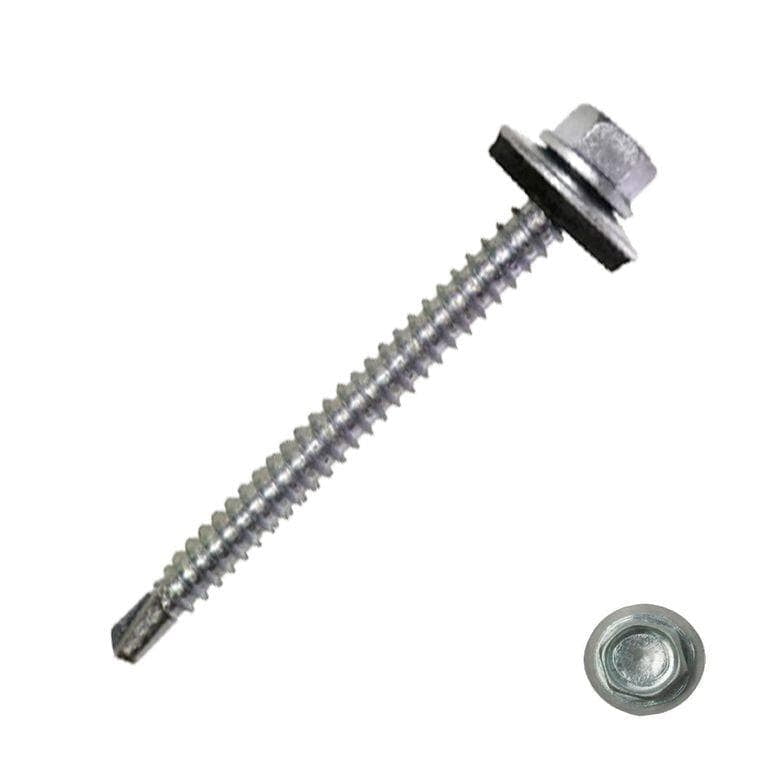

Sobre los listones se instalan las planchas de zinc, partiendo desde el alero y subiendo hacia la cumbrera en sentido contrario al viento dominante. El tornillo hexagonal autoperforante con punta broca perfora el metal sin necesidad de precalado y su golilla sella el punto de fijación.
"Punta broca" (PB) indica que el tornillo perfora metal por sí mismo — no requiere perno guía ni taladro previo en el listón de fijación.
Plancha zincalum acanalada AZ100 – AZ150
Plancha de 0,40 mm de espesor con recubrimiento de zinc-aluminio en ambas caras (calidad AZ150, 150 g/m², según norma ASTM A792 M08). Liviana, con buena resistencia mecánica, superficie fácil de limpiar y buena resistencia a la humedad y la corrosión. Se recomienda una pendiente mínima de 15%. Uso en cubiertas de viviendas, cobertizos, galpones pequeños, revestimientos laterales y cierres perimetrales.
Cotizar con Equintec →Recomendamos estos tornillos autoperforantes para fijar la plancha al listón:
Hojalatería: cumbreras, caballetes y canaletas
El remate final de la cubierta —cumbrera en la unión de dos aguas, caballete de borde y sistema de canaletas— se recomienda resolver con piezas de hojalatería a medida, ajustadas al perfil de la plancha instalada.

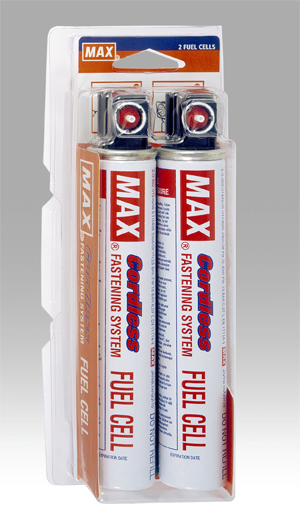

Consumibles para las clavadoras a gas

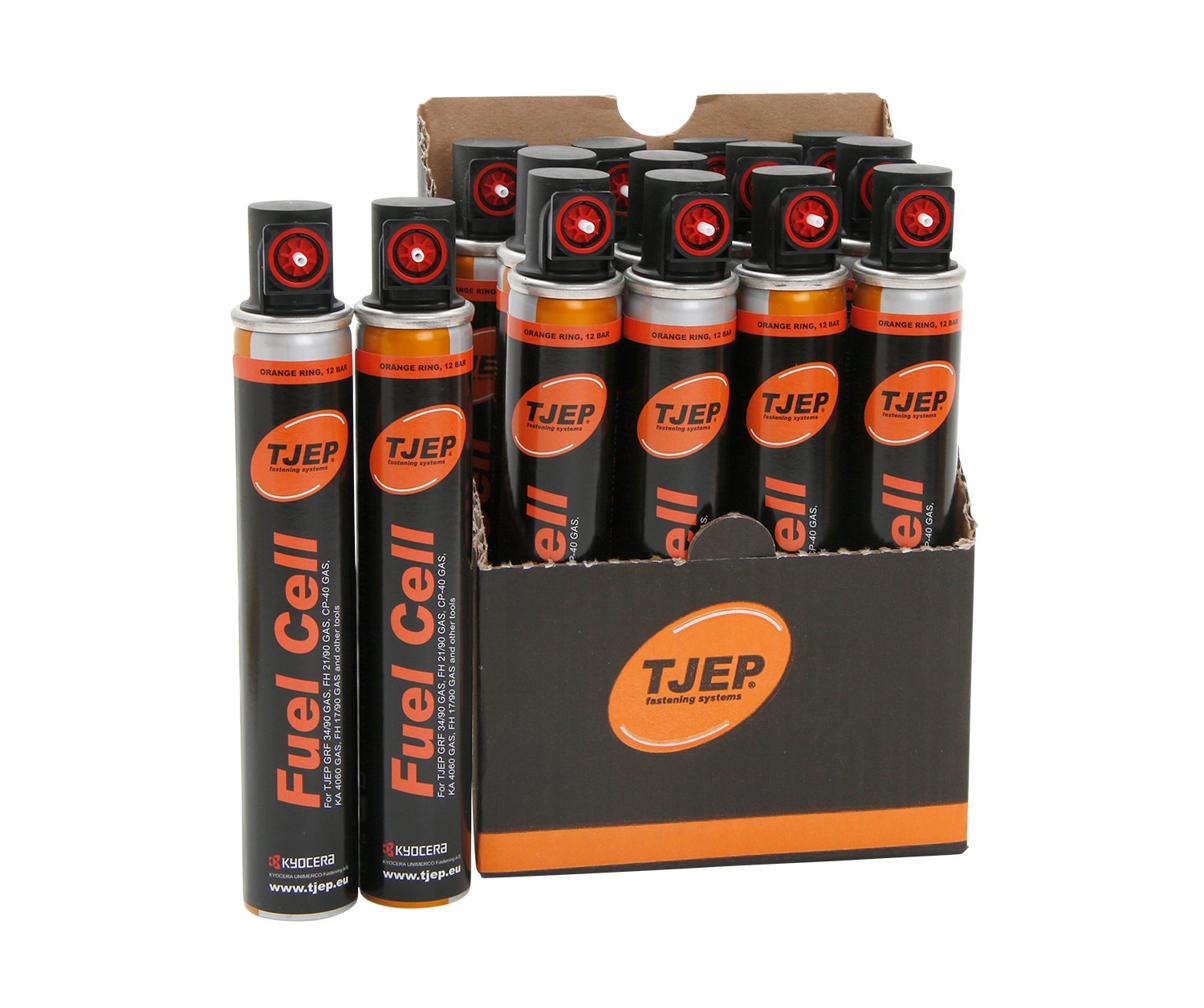

Las clavadoras a gas de la faena —TJEP GRF, TJEP TA-45 y MAX GS683RH— no comparten celda de combustible entre marcas. Tener ambos formatos en el pedido evita que la cuadrilla pare a mitad de tramo.
¿No sabe qué necesita para su techumbre?
Cuéntenos el tipo de estructura y de cubierta y le armamos la lista de materiales por etapa.
